Алгоритм выбора переключателя постоянного тока DC: от параметров цепи до конфигурации контактов

Алгоритм выбора: 5 шагов

Ниже - подробно по каждому шагу.

Шаг 1. Определите напряжение цепи постоянного тока

Напряжение может быть:

• 24В, 48В - типовые напряжения для телеком-оборудования, АБК, ЦОД;
• 110В, 220В - распространённые напряжения оперативного питания подстанций, приводов выключателей;
• 660В, 690В и выше - тяговые подстанции железных дорог, промышленные установки.

Шаг 2. Определите рабочий ток

Указывается в амперах (А). Учитывайте:

• номинальный ток нагрузки;
• пусковые токи (если есть электродвигатели, конденсаторы);
• длительный режим работы переключателя.

Важно:

Номинальный ток нашего переключателя на постоянном токе - 20А. Если ваш ток выше 20А, нужно:

• использовать переключатель на больший ток (спросите у нас - ведём разработку);
• или разделить цепь на несколько параллельных (но это не всегда возможно).

На данный момент для токов выше 20А уточняйте возможность изготовления под заказ.

Шаг 3. Определите категорию нагрузки (DC-21А, DC-22А, DC-23А)

Категория описывает тип нагрузки и влияет на коммутационную способность.

Рекомендация:

Если не уверены - берите DC-22А как наиболее распространенный для цепей управления и оперативного питания. Для двигателей - DC-23А.

Шаг 4. Рассчитайте количество последовательных контактов

Это самый важный шаг для напряжений выше 110В.

Принцип:

Один контактный элемент безопасно разрывает определённое напряжение постоянного тока. Если рабочее напряжение выше - включаем несколько контактов последовательно (в одной цепи друг за другом).

Примерные рекомендации (для нагрузки DC-22А, проверяйте по документации):

Что это означает на практике:

Если вы проектируете ЩПТ на 220В постоянного тока, вам нужно закладывать переключатель не менее чем с 3-4 последовательными контактами в одной цепи.

Как это выглядит в каталоге:

В переключателе может быть много контактных групп (полюсов). Некоторые из них вы используете как независимые цепи, а некоторые соединяете последовательно для повышения напряжения. Указывайте это в схеме коммутации.

Шаг 5. Выберите схему коммутации и типоразмер

Схема коммутации - это логика переключения контактов при повороте рукоятки. Например:

• 2 положения (вкл / выкл);
• 3 положения с фиксацией;
• переключение с одной группы контактов на другую.

Примеры из нашего каталога (серия 4G20 DC)

Совет: Если ваша схема нестандартная - мы изготовим переключатель под заказ. Оставьте заявку.

Проверочный чек-лист для проектировщика

Перед отправкой заявки или добавлением в спецификацию проверьте:

• Напряжение цепи (В) - определено
• Ток (А) - ≤ 20А (или уточнена возможность изготовления на больший ток)
• Категория нагрузки (DC-21/22/23) - определена
• Количество последовательных контактов - определено
• Схема коммутации - известна (или готова к разработке)
• Требования к виброустойчивости - указаны (для транспорта)

Примеры подбора

Ниже приведены три реальных примера выбора переключателя постоянного тока для типовых задач. Во всех примерах используется продукция КБ КЛЮЧ (серия 4G20 DC, 20А, 690В, ножевые контакты).

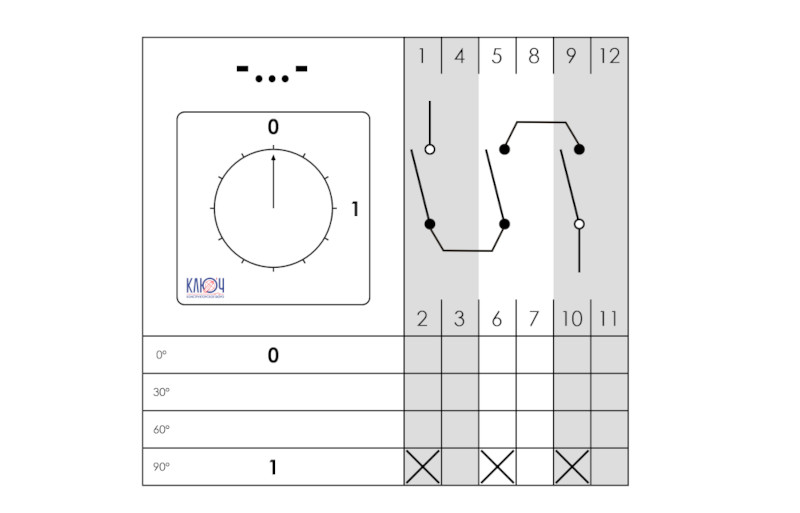

Пример 1. Щит постоянного тока (ЩПТ) подстанции 110 кВ

Итог: Подходит переключатель из каталога 4G20 DC с 3 контактами в последовательной цепи.

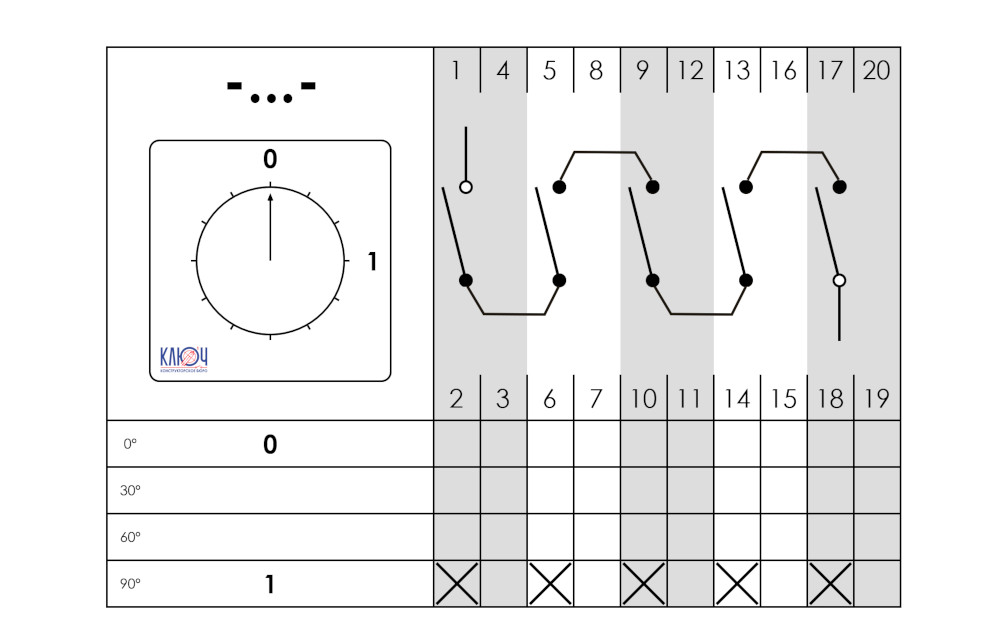

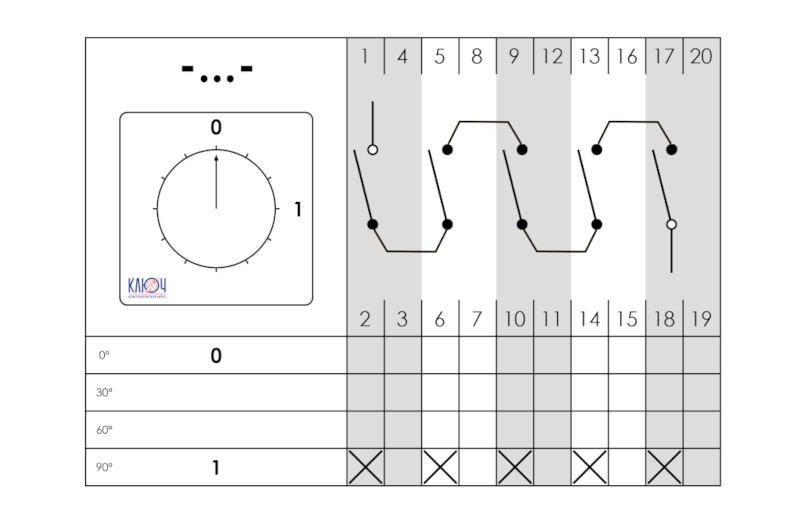

Пример 2. Тяговая подстанция железной дороги

Итог: Переключатель 4G DC с ножевыми контактами (виброустойчивое исполнение), на 5 последовательных контактов.

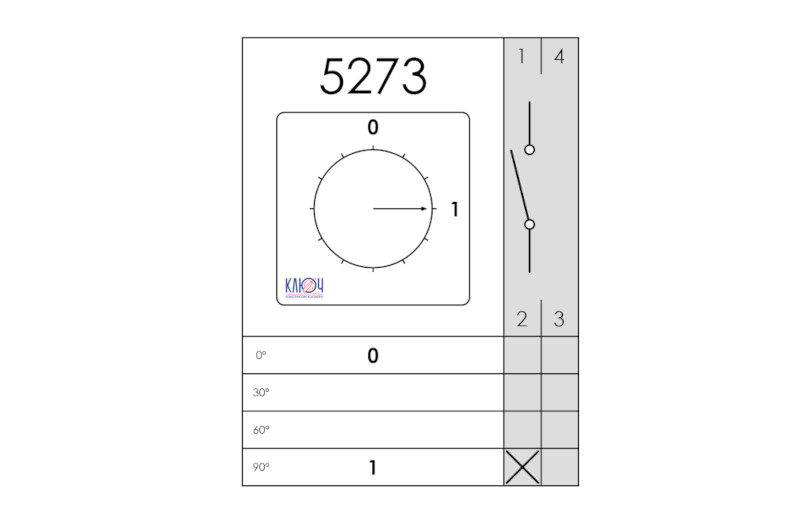

Пример 3. Система резервного питания ЦОД (ИБП, АКБ 48В)

Итог: Самый простой вариант — достаточно одного контакта.

Что делать, если параметры выходят за 20А / 690В

На текущий момент наша серийная линейка 4G20 DC рассчитана на:

• ток - до 20А;
• напряжение - до 690В (с последовательным соединением).

Если ваша задача требует более высоких значений:

1. Свяжитесь с нами - возможно изготовление под заказ с увеличенными параметрами.
2. Уточните возможность параллельного включения контактов (для тока выше 20А).
3. Рассмотрите использование двух переключателей (например, на разные группы нагрузок).

Мы проектируем и производим переключатели под требования заказчика. Оставьте заявку с вашими параметрами - инженер КБ КЛЮЧ предложит решение.

Какие документы мы предоставляем для проектирования

Для включения наших переключателей в проект вы можете запросить:

Запрос через форму на сайте - укажите артикул или параметры, и мы вышлем пакет документов в течение рабочего дня.

Итог: пошаговая инструкция к действию

Если вы проектируете щит постоянного тока или выбираете переключатель для транспорта / РЗА:

1. Соберите параметры цепи (напряжение, ток, нагрузка).
2. Определите категорию (DC-21А / 22А / 23А).
3. Рассчитайте количество последовательных контактов по таблице.
4. Выберите схему из каталога 4G20 DC или закажите нестандартную.
5. Укажите требования (виброустойчивость, блокировка).
6. Свяжитесь с нами для подтверждения конфигурации и получения документации.

Перейти к каталогу переключателей постоянного тока (PDF)

Заполнить опросный лист для подбора
