Контактные системы переключателей постоянного тока: ножевые контакты, самоочистка, последовательное соединение
При выборе переключателя для щита постоянного тока (ЩПТ), системы оперативного питания или железнодорожного транспорта инженеры сталкиваются с вопросом: какие конструктивные решения действительно обеспечивают надёжную коммутацию постоянного тока? В этой статье разбираем ножевые контакты, самоочистку и последовательное соединение до 6 полюсов - на примере переключателей постоянного тока КБ КЛЮЧ (20А, 690В, производство в России).
Почему вообще нельзя поставить обычный AC-переключатель в цепь постоянного тока? Всё дело в дуге. Для переменного тока она гаснет естественным образом при переходе напряжения через ноль. Для постоянного - нет. Без специальных конструктивных мер дуга горит стабильно, разрушая контакты за секунды. Особенно критично это для ответственных объектов: подстанций, тяговых подстанций, релейных шкафов. Отказ переключателя в аварийной ситуации - это не просто поломка, а риск обесточивания и угроза безопасности.
Мы (КБ КЛЮЧ) производим переключатели постоянного тока с 2024 года на 20А. В этой статье делимся инженерным разбором: какие контактные системы реально работают на DC, как последовательное соединение контактов повышает напряжение до 690 В и выше, и почему полная локализация в России - это не просто маркетинг, а гарантия наличия документации, чертежей и техподдержки на русском языке.

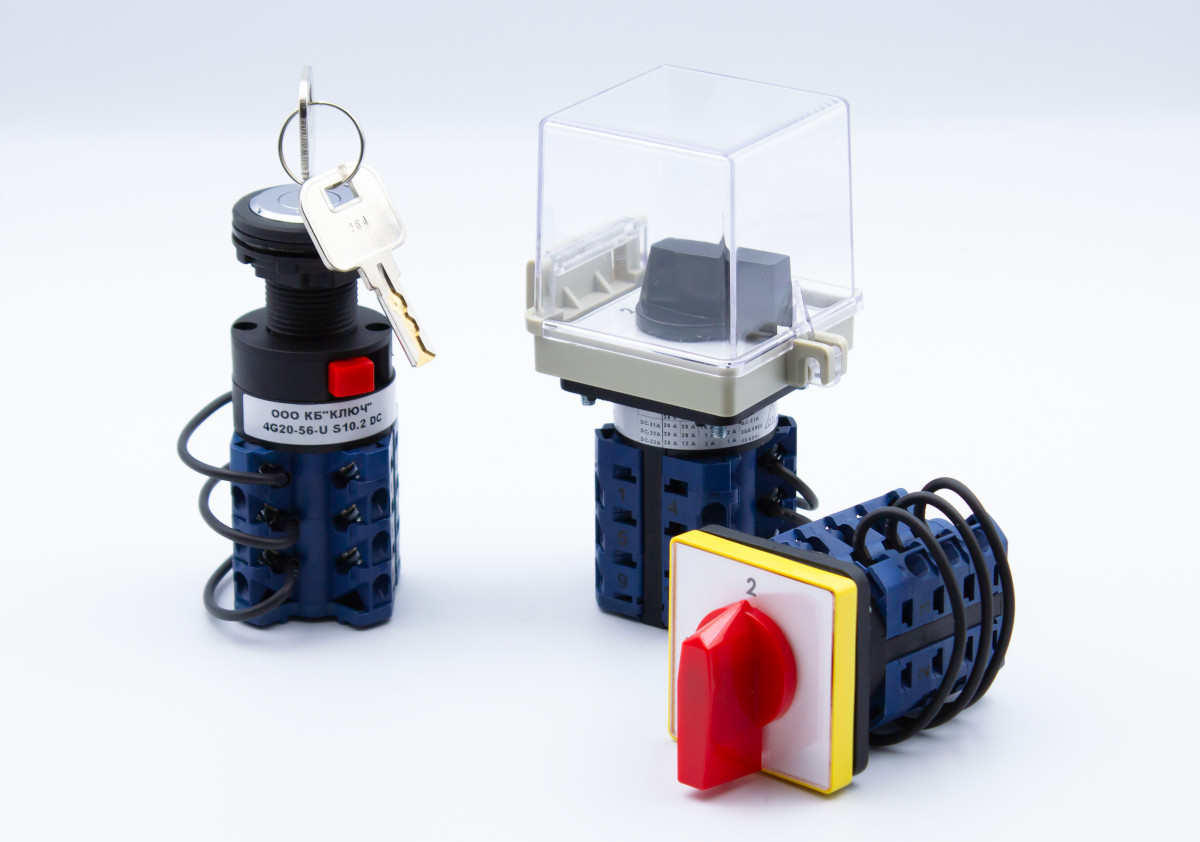

Кулачковый переключатель постоянного тока КБ КЛЮЧ серии 4G DC, 20А, 690В, ножевые контакты, производство Россия
Почему DC-переключатель не может быть копией AC
При коммутации постоянного тока электрическая дуга не гаснет естественным образом. В цепях переменного тока переход напряжения через ноль происходит 60 раз в секунду, и дуга гаснет автоматически. Для постоянного тока это не работает.
Поэтому конструкция переключателя для постоянного тока обязана включать:
- усиленную дугогасительную систему;
- самоочистку контактов;
- чёткую фиксацию положений (без промежуточных состояний);
- увеличенное пятно контакта;
- виброустойчивость (для некоторых применений).
Если этих решений нет - переключатель быстро выйдет из строя. Особенно критично это для щитов постоянного тока (ЩПТ), систем оперативного питания и железнодорожного транспорта.
Какие контактные системы работают на постоянном токе
Мы производим переключатели постоянного тока с ножевыми контактами. Это проверенное инженерное решение, которое эффективно работает на постоянном токе.
Что дают ножевые контакты:
| Характеристика | Объяснение |
|---|---|
| Самоочистка | При переключении контакты скользят друг относительно друга, удаляя оксидную плёнку |
| Увеличенное пятно контакта | Снижается удельный нагрев при длительном протекании тока |
| Виброустойчивость | Отсутствие дребезга за счёт упругой фиксации (нет подпружиненных контактов как в переключателях на переменный ток) |
| Стабильное переходное сопротивление | Не растёт со временем из-за самоочистки |
Факт: самоочистка работает на каждом цикле переключения. Это принципиальное отличие от AC-переключателей, где она отсутствует.

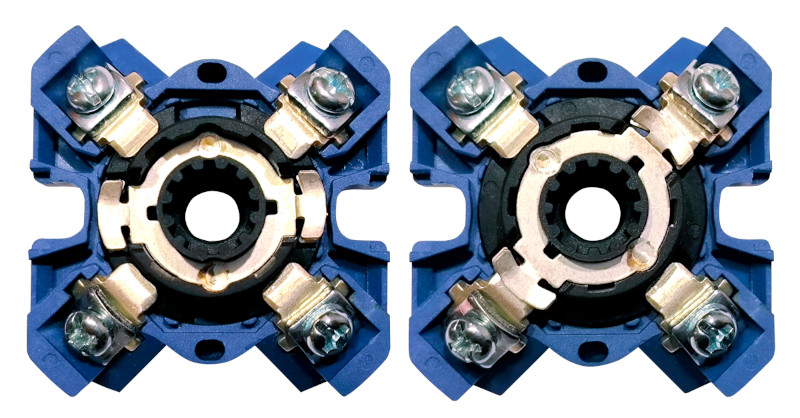

Ножевые контакты переключателя постоянного тока КБ КЛЮЧ. Самоочистка, увеличенное пятно контакта, виброустойчивость
Последовательное соединение контактов
Один контактный элемент переключателя постоянного тока имеет ограничение по напряжению (в нашей линейке - до 690 В). Для коммутации цепей с более высоким напряжением используется последовательное соединение нескольких контактных групп.
Как это работает:
При последовательном включении дуга распределяется между несколькими дугогасительными камерами. Каждая группа гасит часть напряжения. В итоге суммарное разрываемое напряжение может быть значительно выше номинала одного контакта.
Возможности переключателей 4G20 DC КБ КЛЮЧ:
| Параметр | Значение |
|---|---|
| Максимальное количество последовательных контактов | до 6 |
| Достижимое напряжение | до 690 В (и выше в зависимости от конфигурации) |
| Номинальный ток | 20 А |
Важно для проектировщиков: количество последовательных контактов нужно закладывать в проект заранее. Нельзя "добавить потом" - это меняет схему коммутации.
Пример схемы последовательного соединения контактных групп переключателя постоянного тока до 6 полюсов. Повышение напряжения до 690В
Почему важна чёткая фиксация положений
Для цепей постоянного тока опасно промежуточное положение переключателя. Если контакты не разомкнуты полностью, но и не замкнуты надёжно:
- возникает устойчивая дуга;
- контакты разрушаются за секунды;
- возможен пожар.
Как мы решаем эту задачу:
В нашей конструкции исключена возможность "зависания" рукоятки в промежуточном положении. Пружины автоматически доводят контакты до конечного состояния.
Текущий статус: Мы также завершаем разработку модернизированного узла с храповым механизмом, который сделает фиксацию ещё более чёткой. О поступлении в серию сообщим дополнительно.
Полная локализация в России
Все переключатели постоянного тока КБ КЛЮЧ производятся в России - от разработки контактной группы до финальной сборки.
Что это даёт заказчику:
| Преимущество | Пояснение |
|---|---|
| Отсутствие импортозависимости | Не нужно ждать поставок 4-6 месяцев |
| Техподдержка на русском | Инженеры КБ КЛЮЧ помогают с подбором и проектированием |
| Полная документация | Чертежи, 3D-модели, габаритные характеристики - всё на русском |
| Короткие сроки | Серийные позиции в наличии, под заказ - от 2-3 недель |
Где применяются наши переключатели постоянного тока
Мы производим переключатели серии 4G DC (20А, 690В, ножевые контакты, до 6 последовательных полюсов).
Основные области применения:
| Область | Конкретные задачи |
|---|---|
| Объекты малой генерации, подстанций промышленных предприятий, щиты постоянного тока (ЩПТ) | Коммутация АКБ, зарядных устройств, шин оперативного питания |
| Системы релейной защиты и автоматики (РЗА) | Питание цепей управления, отключение резервных вводов |
| Железнодорожный транспорт | Подвижной состав |
| Системы резервного питания (ЦОД, АБК, телеком) | Коммутация батарейных сборок (24/48/110/220 В) |
| Нефтегазовый сектор и промышленность | Цепи управления, аварийное питание |
Сравнение: AC-переключатель в DC-цепи vs наш DC-переключатель
| Критерий | AC-переключатель в DC-цепи | Наш переключатель DC (4G DC) |
|---|---|---|
| Гашение дуги | Неэффективно (дуга не гаснет) | Конструктивное (ножевые контакты) |
| Самоочистка | Отсутствует | Есть (скользящий контакт) |
| Виброустойчивость | Стандартная | Повышенная |
| Риск зависания в промежуточном положении | Есть | Исключён конструктивно |
| Ресурс на постоянном токе | 10-100 циклов | До 20 000 циклов |
| Последовательное соединение для повышения напряжения | Не предусмотрено | До 6 полюсов |
| Производство | Импорт или локализованный AC-переключатель | Полностью локализовано в России |
Частые вопросы инженеров
Ответ: Рабочее напряжение, номинальный ток, категория нагрузки (DC-21А, DC-22А, DC-23А), необходимость последовательного соединения контактов, требования к виброустойчивости.
Ответ: На железнодорожном транспорте (локомотивы, вагоны), на вибрирующем промышленном оборудовании.
Ответ: Да. Полный цикл производства - на мощностях КБ КЛЮЧ в России.
Вывод
Для надёжной коммутации постоянного тока нужны специализированные переключатели с ножевыми контактами, самоочисткой, чёткой фиксацией и возможностью последовательного соединения.
Мы (КБ КЛЮЧ) производим такие переключатели в России:
- серия 4G DC;
- номинальный ток - 20 А;
- напряжение - до 690 В;
- последовательное соединение - до 6 полюсов;
- ножевые контакты, самоочистка, виброустойчивость;
- полная локализация.
Где посмотреть наши переключатели постоянного тока
Посмотреть актуальные позиции в каталоге:
Переключатели на постоянный ток КБ КЛЮЧ (PDF)
Для проектировщиков:
Запросите 3D-модели через форму на сайте. Укажите рабочее напряжение, ток и количество последовательных контактов - мы подготовим рекомендацию.
