Переключатель не работает? Возможно, виноват наконечник (реальный кейс)

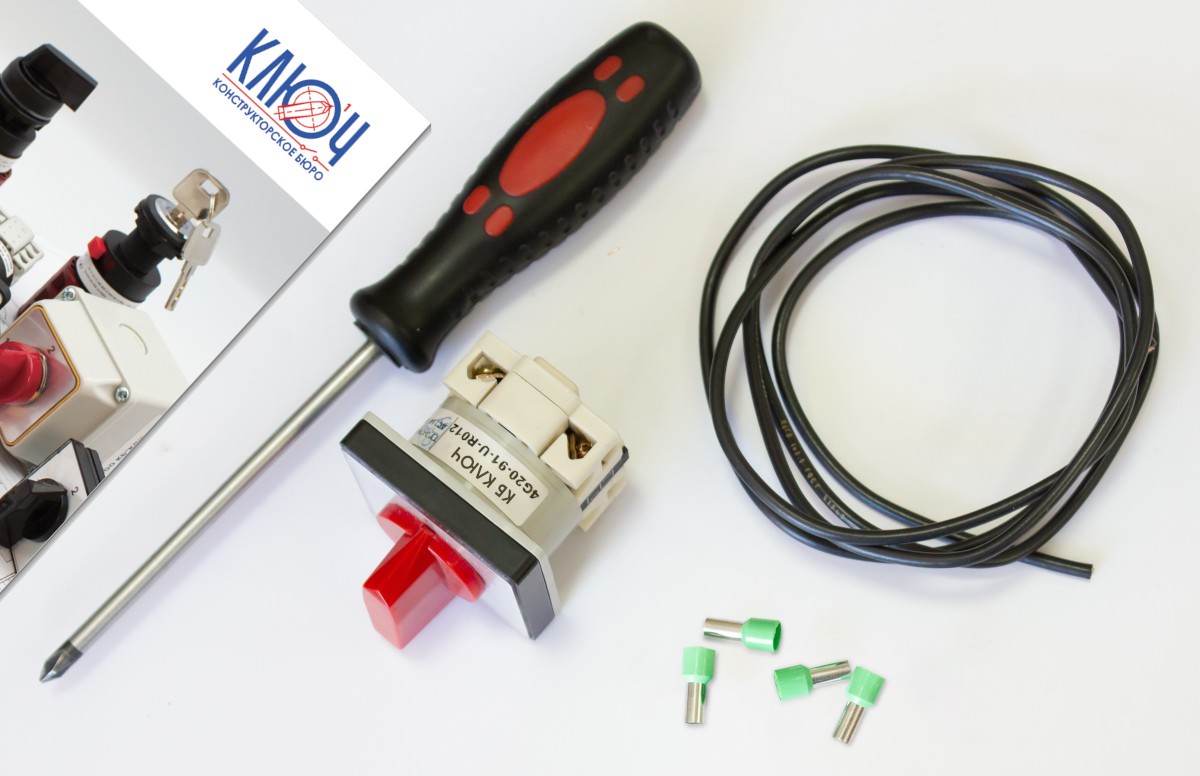

Ситуация из практики: Собрали щит. Поставили кулачковый переключатель. Подключили. Всё по схеме.

Не работает.

Проверили напряжение — есть. Проверили нагрузку — исправна. Схему перепроверили трижды — всё правильно. Сам переключатель на тестовом стенде работает идеально.

А в щите — нет.

Что происходит?!

Разбирались долго. Меняли переключатели, проверяли провода, перебирали схему. А оказалось… наконечники.

Не любые наконечники одинаково полезны. Некоторые лезут в клеммник и гнут внутреннюю перемычку, из-за чего контакты внутри переключателя просто не смыкаются.

Мы — конструкторское бюро и производитель кулачковых переключателей КБ КЛЮЧ. В этой статье делимся реальной историей из практики и рекомендациями, как не повторить подобную ошибку.

Суть проблемы одной картинкой (представьте)

При исполнении некоторых коммутационных схем внутри клеммника переключателя может быть внутренняя перемычка — металлическая пластина, которая замыкает контакты, когда вы затягиваете винт.

Как должно быть: Наконечник ровно ложится на неподвижный контакт, прижимается пластиной, затягивается винтом — контакт есть.

Как бывает с некоторыми наконечниками: Наконечник длиннее, чем нужно, или его форма такова, что он упирается не в перемычку, а лезет дальше и начинает её гнуть. Перемычка деформируется — и больше не может замкнуть контакт. Переключатель щёлкает, но схема не работает.

Визуально: винт затянут, всё выглядит нормально. А внутри — перемычка согнута в дугу. Контакта нет.

Кейс: что произошло с клиентом и как мы нашли причину

Клиент (производственная компания) закупил партию наших переключателей. Монтируют в щит. На стенде — всё работает. В щите — нет.

Клиент думал: брак. Отправил нам переключатель обратно.

Приехал переключатель. Мы его проверили на своём стенде — исправен.

Странно.

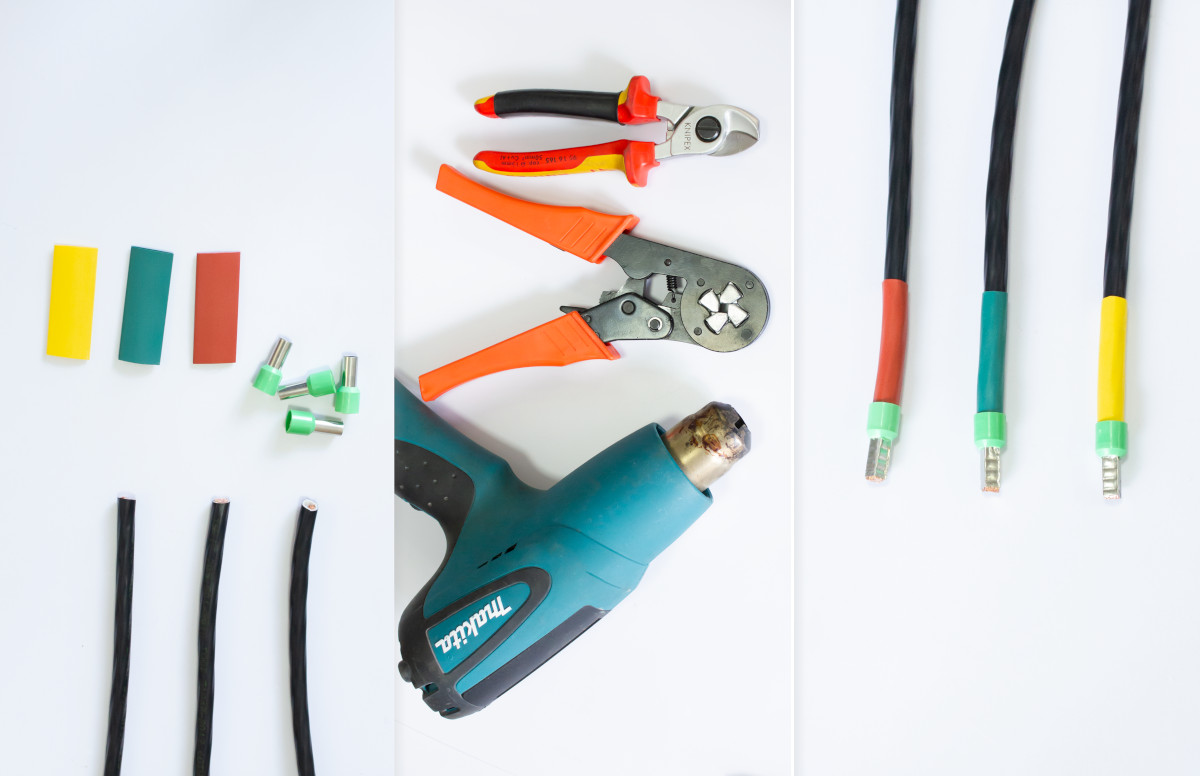

Попросили прислать фото монтажа в сборе. Прислали. Всё чисто, винты затянуты, провода обжаты наконечниками НШВИ.

Попросили прислать видео, как затягивают винт. Прислали.

Разобрали переключатель для диагностики, обнаружили механические повреждение внутри корпуса и погнутую перемычку.

Результат: винт затянут, а перемычка не касается ответной части. Контакта нет.

Причина: наконечник НШВИ оказался чуть длиннее штатного или с заусенцем на торце. Внутренний размер клеммника не безграничен.

Как это выглядит технически (для понимания)

Физика: перемычка должна прижиматься сверху вниз. Если что-то подпирает её снизу — она гнётся в обратную сторону. Зазор вместо контакта.

Рекомендации по наконечникам (с учётом этого кейса)

Чтобы наконечник не гнул перемычку, важно не только сечение и тип, но длина гильзы и форма торца.

Ниже — таблица проверенных наконечников для кулачковых переключателей КБ КЛЮЧ. Ни один из них не вызвал деформации перемычки при правильном монтаже.

Важное дополнение по результатам кейса:

Если вы используете НШВИ с длиной гильзы больше, чем указано в таблице (например, 10 мм вместо 8 мм), есть риск, что наконечник упрётся в перемычку. Особенно это касается дешёвых наконечников с неровным торцом или гратом.

Что делать, чтобы не повторить подобную ошибку

Чек-лист монтажника (сохраните)

1. Перед затяжкой визуально оцените, как наконечник ложится в клеммник. Не упирается ли он в перемычку?
2. Используйте наконечники только рекомендованной длины (см. таблицу).
3. После затяжки — прозвоните контакт тестером. Не просто «включили — не работает», а убедитесь, что цепь замкнута.
4. Если переключатель не коммутирует при правильно собранной схеме — первым делом проверьте клеммы. Выкрутите винт, посмотрите, не погнута ли перемычка.
5. Не экономьте на наконечниках. Дешёвые — с заусенцами, плавающей длиной, из мягкого металла. Они и гнут перемычку чаще.

Почему эта проблема опасна (и почему о ней молчат)

Механическая поломка без внешних признаков.

• Винт затянут — хорошо.
• Наконечник сидит плотно.
• Внешне — идеально.

А внутри — перемычка согнута, контакта нет.

Монтажник может менять переключатели, проверять схему, грешить на производителя. А причина — в копеечном наконечнике, который на 2 мм длиннее, чем нужно.

«Это как забить гвоздь микроскопом. Инструмент хороший, а результат — нет».

Часто задаваемые вопросы (по итогам кейса)

Вопрос 1. Это брак ваших переключателей?

Нет. На тестовом стенде переключатель работал. Проблема возникла из-за сочетания конкретного типа наконечника и конструкции клеммника. Мы дали рекомендации — после их выполнения всё заработало.

Вопрос 2. Как узнать, что наконечник подходит, до монтажа?

Самый надёжный способ — использовать наконечники из нашей таблицы. Если берёте другие — проверьте длину гильзы и ровность торца перед обжимом. И обязательно прозванивайте контакт после затяжки.

Вопрос 3. Могу ли я использовать наконечники без изоляции (НШВ)?

Да, можно. Но изолированные (НШВИ) удобнее и безопаснее. Принципиальной разницы для перемычки нет — важна геометрия гильзы.

Резюме (только главное)

Переключатель щёлкает, но не работает?

Не спешите клеймить производителя. Выкрутите винты клемм и посмотрите на перемычки внутри.

Если они погнуты — с большой долей вероятности виноват наконечник. Он длиннее, чем нужно, или криво обжат.

Решение: заменить наконечник на рекомендованный (см. таблицу) или аккуратно обрезать гильзу до нужной длины. И обязательно прозванивать контакт после монтажа.

А мы со своей стороны гарантируем: наши переключатели работают. Если не работают — ищем причину вместе с вами. Как в этом кейсе.

Когда эта статья вам пригодится

Сохраните эту страницу в закладки, если вы:

• Монтируете щиты управления и используете кулачковые переключатели
• Столкнулись с «непонятным» отказом переключателя при исправной схеме
• Хотите избежать ошибок при сдаче объекта и не тратить часы на диагностику
• Цените реальный опыт, а не общие фразы

И конечно — если ваш переключатель всё-таки вышел из строя или нужен аналог под любую задачу — присылайте бланк заказа. Подберём, спроектируем, сделаем.
