Расстояние между кулачковыми переключателями в щите: эксперимент с 12 корпусами и отверткой PH1
Сколько места оставлять между кулачковыми переключателями в щите? Эксперимент с отверткой PH1
Монтажники жалуются на тесноту при сборке щитов. Особенно когда переключателей много, и они смонтированы в несколько рядов.
Мы решили проверить: сколько на самом деле нужно места между переключателями, чтобы было удобно работать, не теряя компактности?
Взяли максимально длинный переключатель на 20А, 12 корпусов, и смонтировали его в ряд с соседними в условиях максимальной плотности. Если наши рекомендации работают в самой неудобной конфигурации - они будут работать в любой другой.
Вот что получилось.

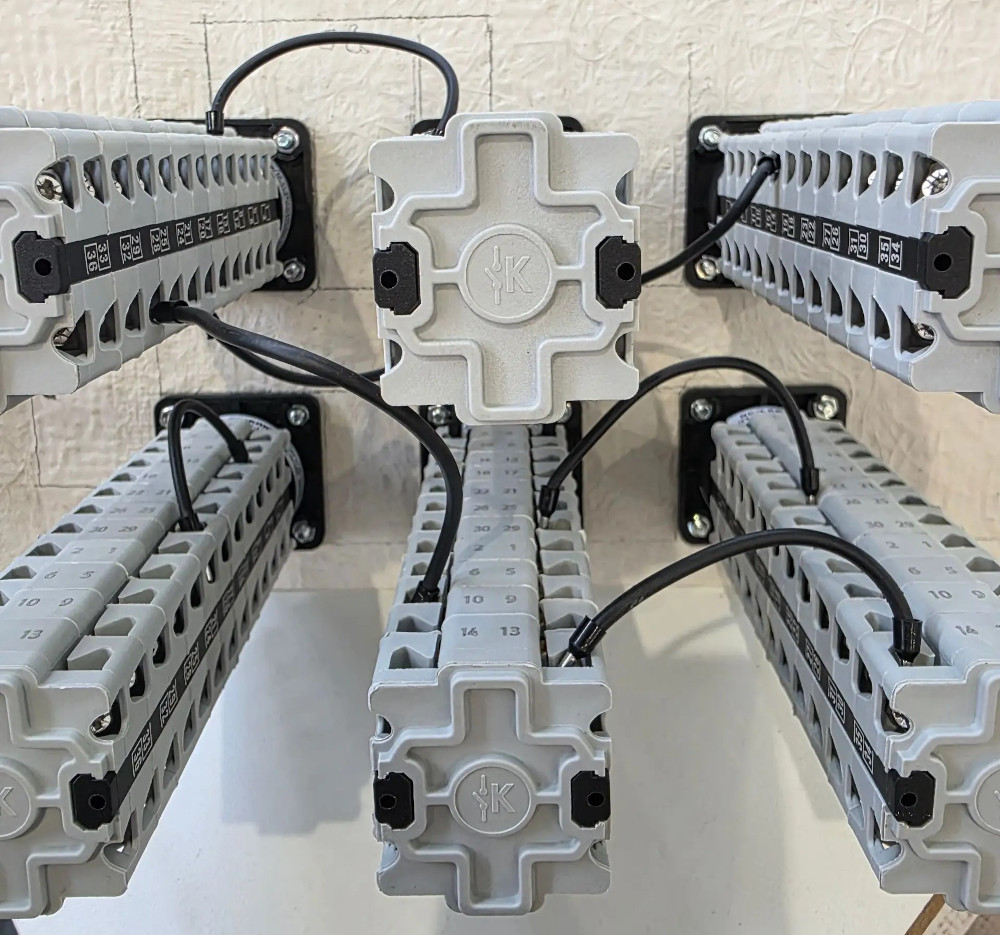

Кулачковый переключатель 4G на 12 корпусов в ряду с соседними переключателями — эксперимент по определению оптимального расстояния при монтаже
Что проверяли и как
На производстве собрали имитацию панели: сделали отверстия, смонтировали несколько переключателей в ряд. Эксперимент проводили в самых жестких условиях:
- Переключатель: 12 корпусов (максимальная длина)
- Рядом: соседние переключатели (имитация многорядного монтажа)
- Инструмент: отвертка PH1 с жалом 100 мм (монтажники позже проверяли с PZ1).
- Что оценивали: можно ли нормально затянуть винты на всех корпусах, включая самые неудобные - в середине ряда
«Мы выбрали 12 корпусов не случайно. Это предельная длина серии 4G 20. Если мы находим комфортное расстояние для такой конфигурации - для более коротких переключателей оно тем более подойдёт».

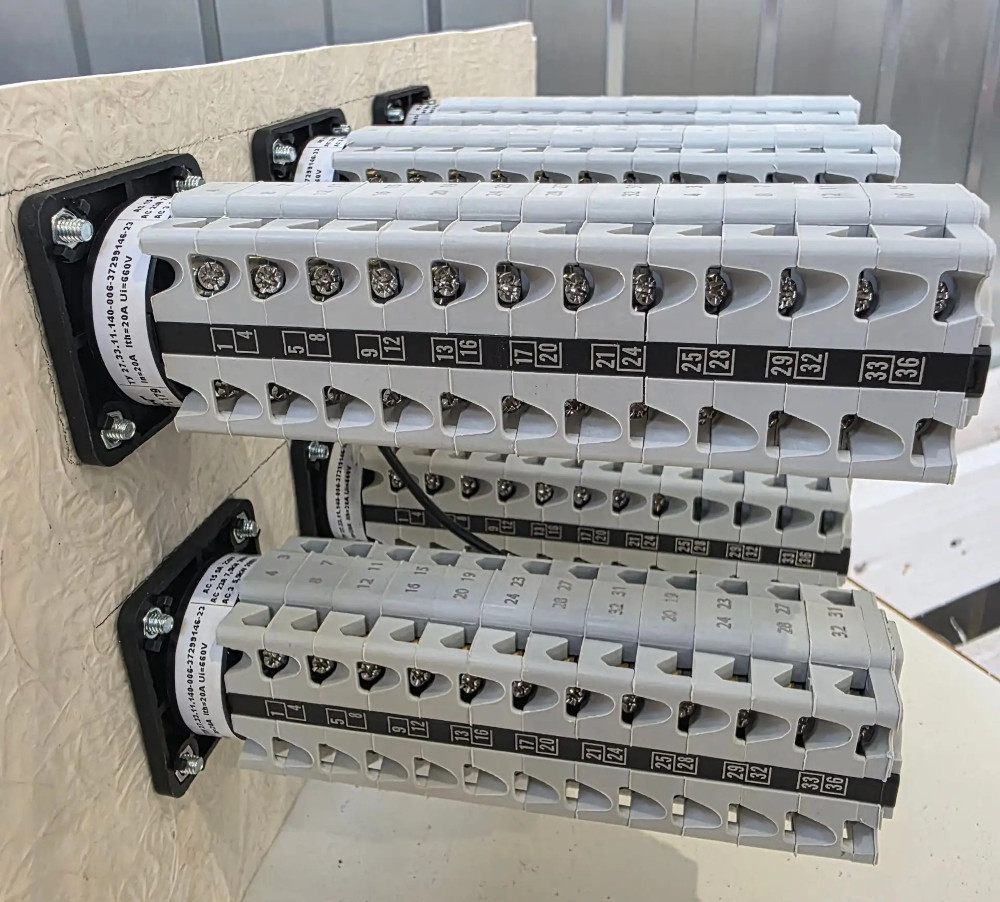

Кулачковый переключатель 4G на 12 корпусов в ряду с соседними переключателями — эксперимент по определению оптимального расстояния при монтаже
Условия, которые мы проверяли:
| Параметр | Оценка при разных расстояниях |
|---|---|
| Удобство затяжки | Есть ли ход для отвертки |
| Доступность клемм | Можно ли зайти под углом |
| Зазор для проводов | Помехи при вводе кабеля |
| Читаемость маркировки | Видна ли маркировка на соседних |
Результаты эксперимента
| Расстояние между центрами | Свободное пространство между корпусами | 12 корпусов (PH1) | 12 корпусов (PZ1) |
|---|---|---|---|
| 80 мм | 43,5 мм | ✅ Комфортно затягивается весь ряд | ✅ Комфортно |
| 70 мм | 33,5 мм | ⚠️ Крайние — ещё терпимо, средние — уже неудобно | ✅ Удобно |
| Меньше 70 мм | Меньше 33,5 мм | ❌ Невозможно | ❌ Невозможно |
Оптимальное расстояние для максимально длинных переключателей в плотном ряду — 80 мм между центрами.
При 80 мм:
- Отвертка заходит прямо, затяжка без усилий
- Маркировка на соседних переключателях хорошо видна
- Провода вводятся в клеммы без помех
Как это применить к реальным проектам
| Сценарий | Рекомендуемое расстояние | Почему |
|---|---|---|
| Максимальная длина (12 корпусов) в плотном ряду | 80 мм | Проверено в самых жестких условиях |
| Средняя длина (до 6 корпусов) | 70 мм | Короткий переключатель даёт больше пространства для манёвра |
| Одиночный переключатель | По габаритам щита | Ограничений нет |
«Если вы проектируете щит с несколькими длинными переключателями рядом — закладывайте 80 мм. Если переключатели короче (до 6 корпусов) и у вас под рукой PZ1 — можно смело уменьшать до 70 мм».
Почему это важно для проектировщиков РЗА и сборщиков шкафов
При разработке шкафов расстояние между переключателями могут закладывать «на глаз», без учета нюансов конкретных переключателей. Например, корпус у одного переключателя может быть шире, чем у переключателя другого бренда, всего несколько миллиметров, но которые играют огромную роль для удобства монтажа переключателей.
В результате:
- Слишком тесно — сборка занимает в 2 раза больше времени
- Слишком просторно — теряется компактность, увеличиваются габариты шкафа
Наши рекомендации — готовое правило, которое можно закладывать в чертежи.
И оно проверено в самых жестких условиях: максимальная длина переключателя + максимальная плотность монтажа.

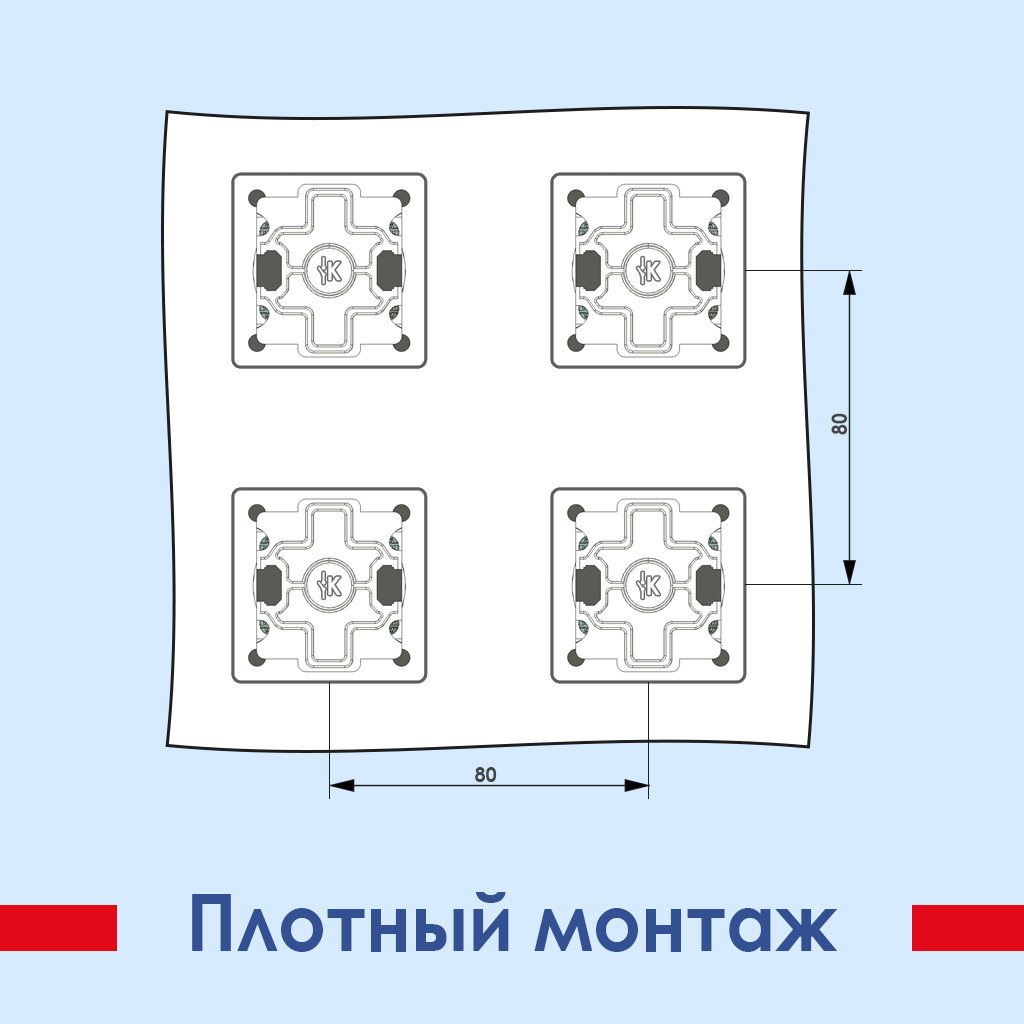

Расстояние 80 мм между центрами кулачковых переключателей 4G — свободное пространство 43,5 мм для захода отверткой PH1
«12 корпусов — максимальная длина переключателя 4G. Эксперимент проводили именно на такой конфигурации, чтобы проверить наихудший случай».

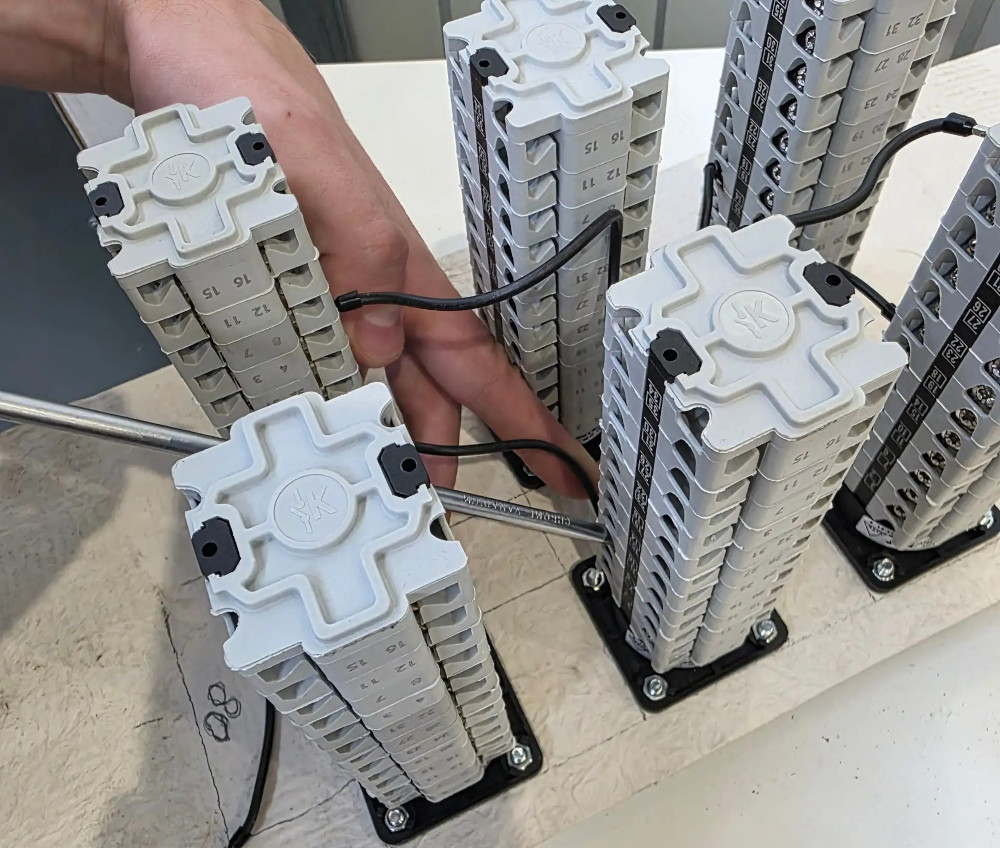

Экспериментальная панель с шестью кулачковыми переключателями 4G 20А в два ряда для проверки удобства монтажа

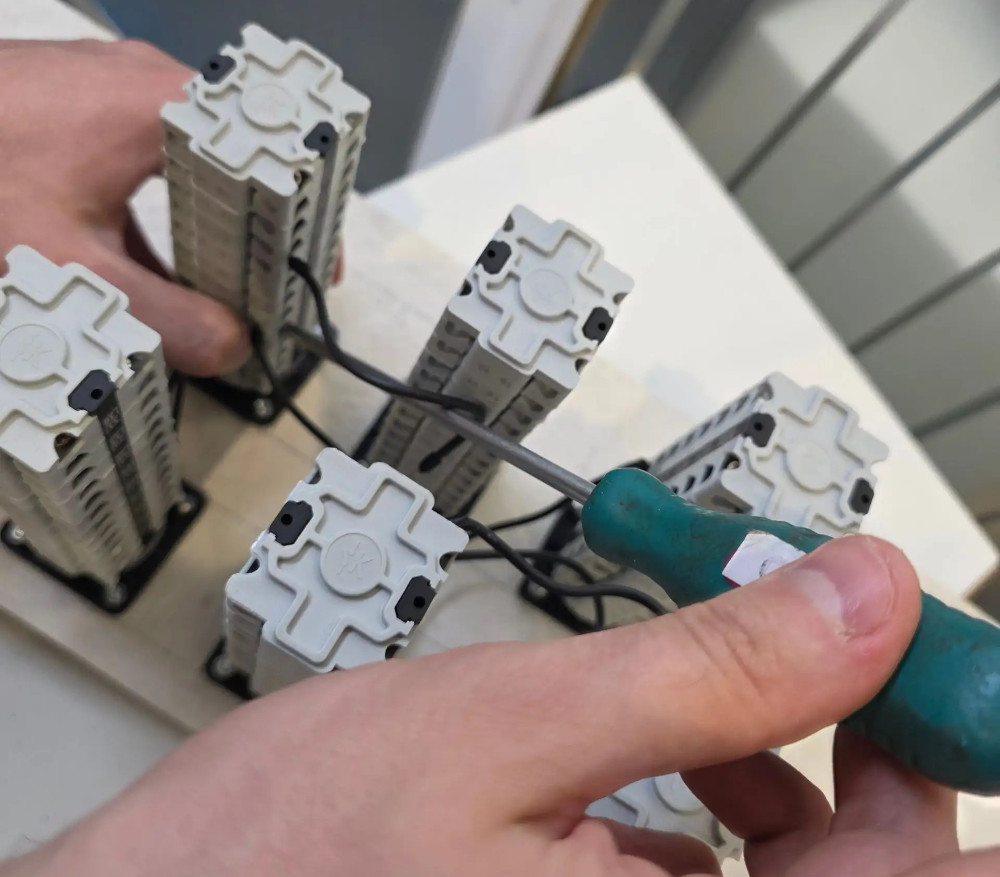

«80 мм между центрами = 43,5 мм свободного пространства между корпусами. Этого достаточно, чтобы свободно зайти отверткой PH1 с жалом 100 мм».

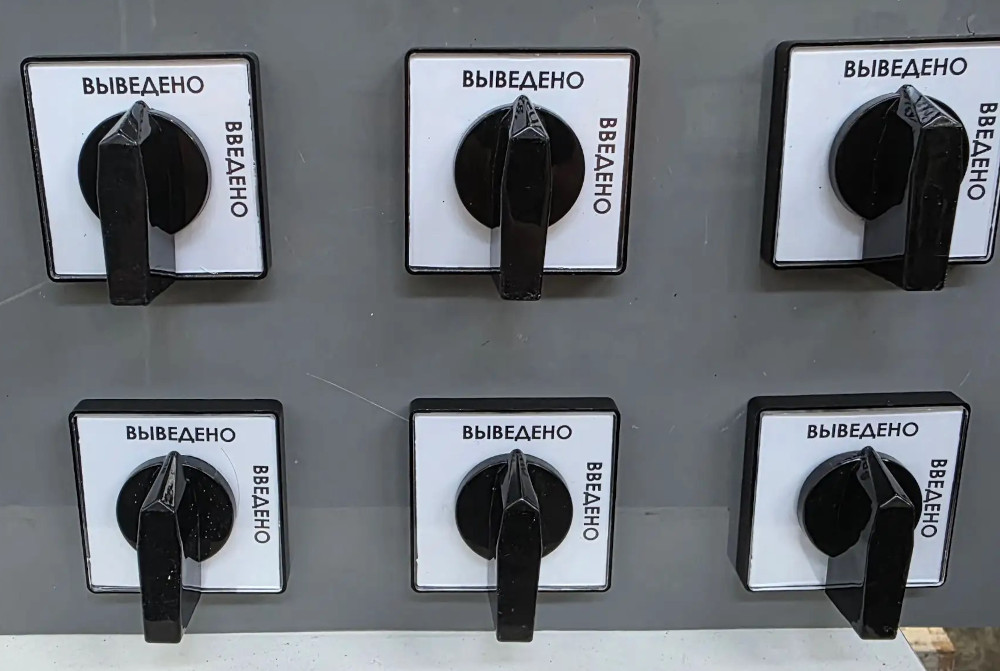

Экспериментальная панель с шестью кулачковыми переключателями 4G 20А в два ряда для проверки удобства монтажа
Часто задаваемые вопросы
Ответ: Мы проверяли на 4G20 с 12 корпусами. Для более коротких переключателей расстояние можно уменьшать (см. таблицу выше). Для других токов (например, 4G10 или 4G40) — габариты корпусов другие. Если сомневаетесь - спросите нас.
Ответ: Там свои ограничения (шаг рейки фиксирован). Если монтаж свободный (на панель) - наши рекомендации применимы.
Ответ: Потому что это максимальная длина серии 4G20. Мы сознательно пошли по пути «наихудшего случая»: если удобно работать с самой длинной конфигурацией - с более короткой будет удобно тем более.
Резюме
Если вы проектируете щит с несколькими кулачковыми переключателями в ряд - ориентируйтесь на 12 корпусов как на наихудший случай.
- Для максимальной длины (12 корпусов) - закладывайте 80 мм между центрами.
- Для коротких (до 6 корпусов) - можно уменьшить до 70 мм.
Проверено на отвертке PH1 с жалом 100 мм в условиях максимальной плотности монтажа.
