Почему в щитах постоянного тока (ЩПТ) необходимо использовать только специальные переключатели категории применения DC
Щит постоянного тока (ЩПТ) - это узел системы оперативного питания подстанции. Он обеспечивает энергией:
- релейную защиту и автоматику (РЗА),
- приводы высоковольтных выключателей,
- системы телемеханики,
- аварийную сигнализацию.
Отказ ЩПТ означает потерю управления подстанцией. Поэтому к каждому элементу щита предъявляются повышенные требования по надёжности. В том числе - к неавтоматическим переключателям, которые используются для коммутации цепей постоянного тока.
В чем особенность коммутации постоянного тока?

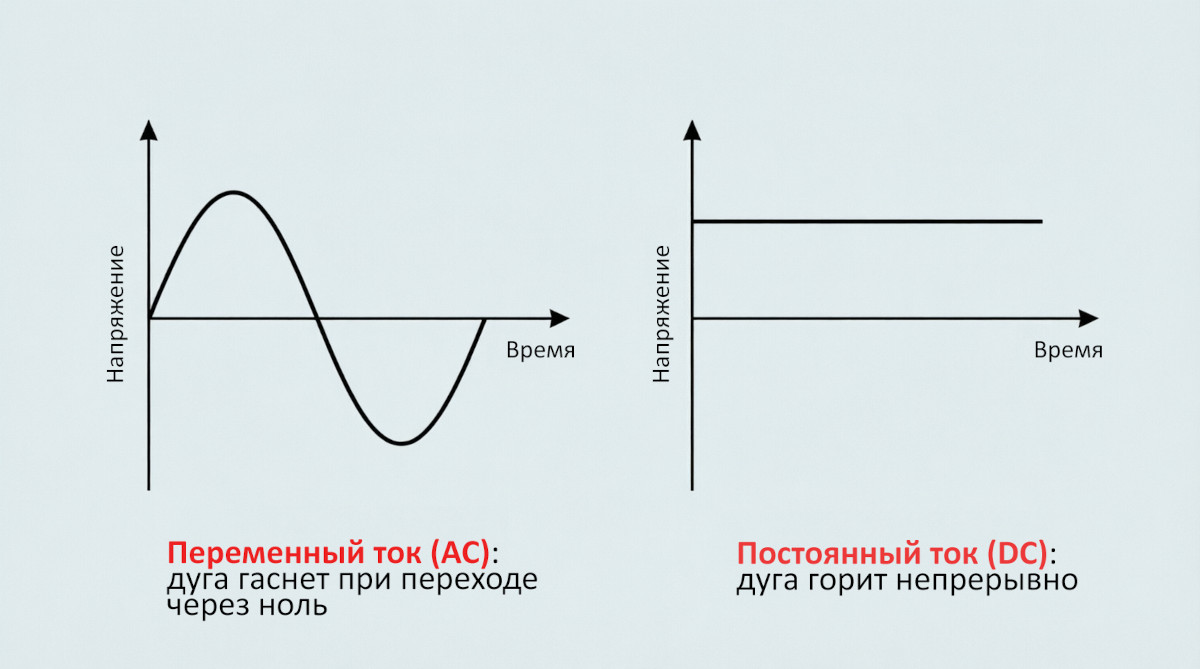

Рисунок 1. Сравнение графиков напряжения постоянного (DC) и переменного (AC) тока
При работе с цепями переменного тока инженеры привыкли, что дуга, возникающая при размыкании контактов, гаснет естественным образом - в момент перехода напряжения через ноль (50 или 60 раз в секунду). Это физическое свойство переменного тока.
В цепях постоянного тока перехода через ноль нет. Дуга, возникнув, горит стабильно, пока расстояние между контактами не станет достаточным для её разрыва. Это накладывает дополнительные требования на конструкцию переключателя: геометрию контактов, материал, дугогасительную систему, механизм привода.
Проще говоря: переключатель, который отлично работает на переменном токе, может не справиться с постоянным. Не потому, что он "плохой", а потому что физика процессов разная.
Корпус в разрезе с ножевыми контактами внутри и отдельно вынесенный ножевой контакт
Что происходит, если в цепь постоянного тока установлен переключатель, предназначенный для работы в категории AC?
Часто переключатель просто выбирают по каталогу, где указаны общие токи и напряжения, без разделения на AC/DC. Или в спецификации заложен AC-переключатель, потому что DC-аналог не был представлен на рынке.
При коммутации постоянного тока на таком переключателе могут возникать следующие эффекты:
| Фактор | Что происходит |
|---|---|
| Длительное горение дуги | Интенсивный локальный нагрев контактов |
| Оплавление рабочей поверхности | Риск "приваривания" контактов в замкнутом положении |
| Образование нагара и окалины | Рост переходного сопротивления |
Все эти факторы снижают ресурс переключателя. Вместо заявленных 10 000-20 000 циклов коммутации он может выдержать 20-30 отключений постоянного тока.
Важный нюанс: отказ часто происходит не при плановых переключениях, а в аварийном режиме - когда нужно гарантированно разомкнуть цепь. Это делает проблему не только технической, но и связанной с безопасностью.
Пример из практики (обобщённый)
На одном из объектов при замене аккумуляторной батареи потребовалось отключить батарейный ввод. Использовался переключатель, рассчитанный только на переменный ток. При переводе рукоятки механизм зафиксировался в промежуточном положении, контакты не разомкнулись полностью, возникла устойчивая дуга. Переключатель вышел из строя с оплавлением деталей.
Экспертиза показала, что конструкция не была адаптирована для работы с постоянным током: дугогасительная система не справилась, пружины не обеспечили доведения контакта до конечного положения.
После этого случая на объекте было принято решение применять в цепях постоянного тока только специализированные DC-переключатели.
Какие решения подходят для коммутации постоянного тока?
Производители, специализирующиеся на DC-коммутации, используют конструктивные решения, учитывающие физику постоянного тока:
| Решение | Для чего нужно |
|---|---|
| Виброустойчивая конструкция | Обеспечивает надёжность на транспорте и в промышленности |
| Самоочищающиеся контакты (ножевой контакт) | Удаляют нагар и оксидную плёнку при каждом переключении |
| Увеличенное пятно контакта | Снижает удельный нагрев при длительном протекании тока |
| Независимый привод механизма переключения положений (храповой механизм) | Исключает зависание в промежуточном положении |
| Возможность последовательного соединения контактов | Позволяет работать при напряжениях до 1000 В постоянного тока |
Эти решения реализованы, в частности, в переключателях с конструктивом КDC (производство КБ КЛЮЧ, Россия).
Кулачковый переключатель постоянного тока 4G20 DC производства КБ КЛЮЧ.
Вывод
Для цепей постоянного тока в щитах оперативного питания, системах РЗА, АКБ, тяговых подстанциях и на транспорте требуются переключатели, спроектированные с учётом физики постоянного тока.
Это не вопрос "правильности" или "ошибки" - это вопрос соответствия оборудования стоящей задаче. Применение AC-переключателя в DC-цепи не гарантирует заявленного ресурса и может привести к отказу в ответственный момент.
Неавтоматические переключатели, предназначенные для работы в цепях постоянного тока (категории применения DC) существуют, производятся в России и доступны по цене, сопоставимой с импортными аналогами.
Если вы проектируете или собираете объекты малой генерации, подстанций промышленных предприятий, щиты постоянного тока (ЩПТ), системы оперативного питания, узлы РЗА, - следующая статья для вас.
В ней мы разберём, какие именно DC-переключатели для каких задач подходят, покажем таблицы выбора (токи, напряжения, количество последовательных контактов) и расскажем о технологиях: самоочищающийся ножевой контакт, последовательное соединение до 1000 В.
