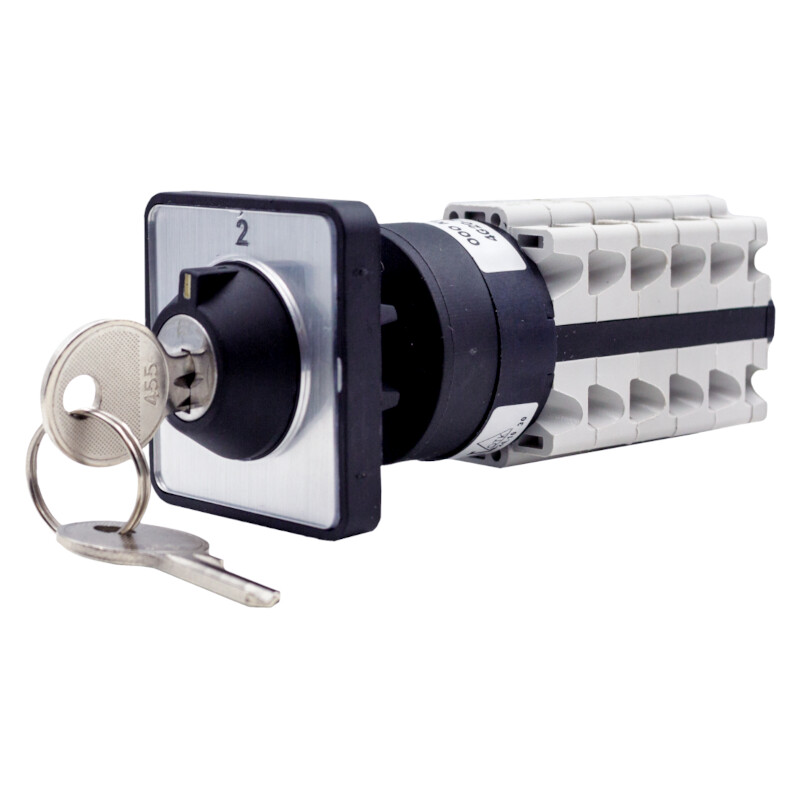

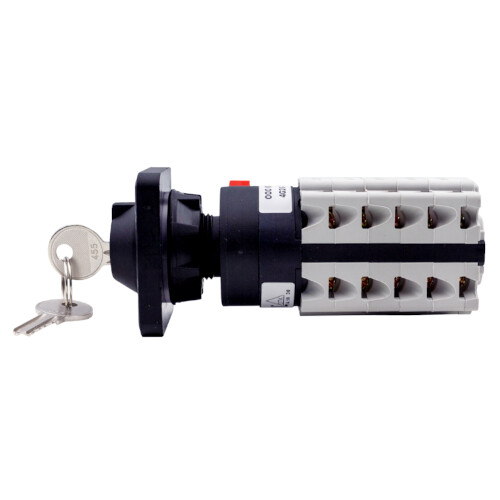

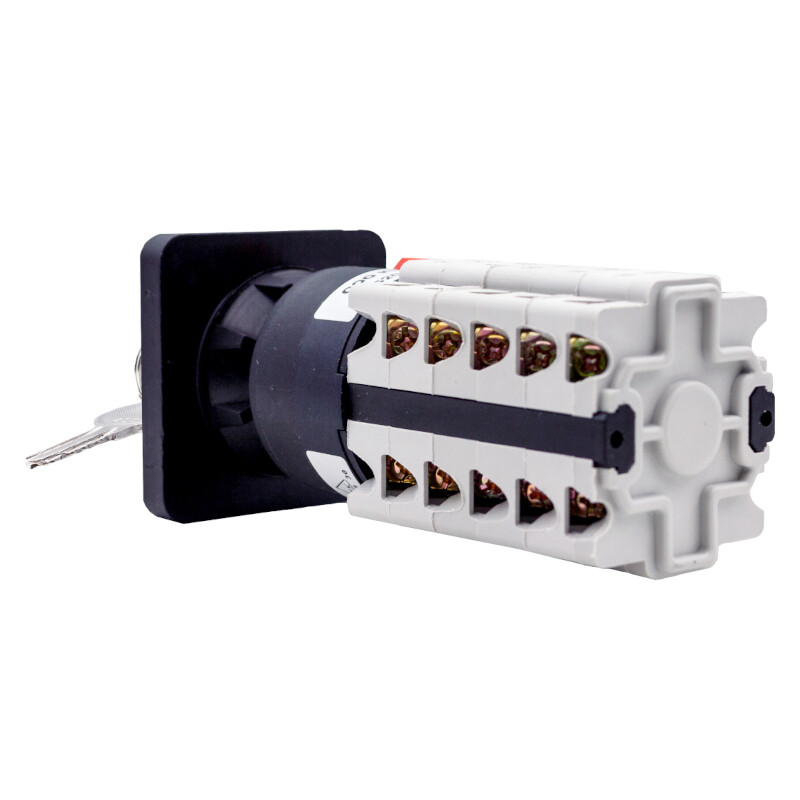

Переключатель кулачковый (пакетный) КБ Ключ 4G 20- 70-U S29 специального исполнения (2-1), 20A, схема 70, с центральным замком
4G 20- 70-U S29
- Номинальное напряжение, В: 660
- Номинальный ток, А: 20
- Род тока: Переменный
- Количество полюсов, шт: 5
- Степень защиты со стороны лицевой панели: IP30
Россия - родина бренда и страна производства
Гарантия производителя - 2 года
| Параметр | Значение |
|---|---|
| Тип изделия: | Переключатель кулачковый (пакетный) |
| Номинальное напряжение, В: | 660 |
| Род тока: | Переменный |
| Номинальный ток, А: | 20 |
| Исполнение: | Открытое (U) |

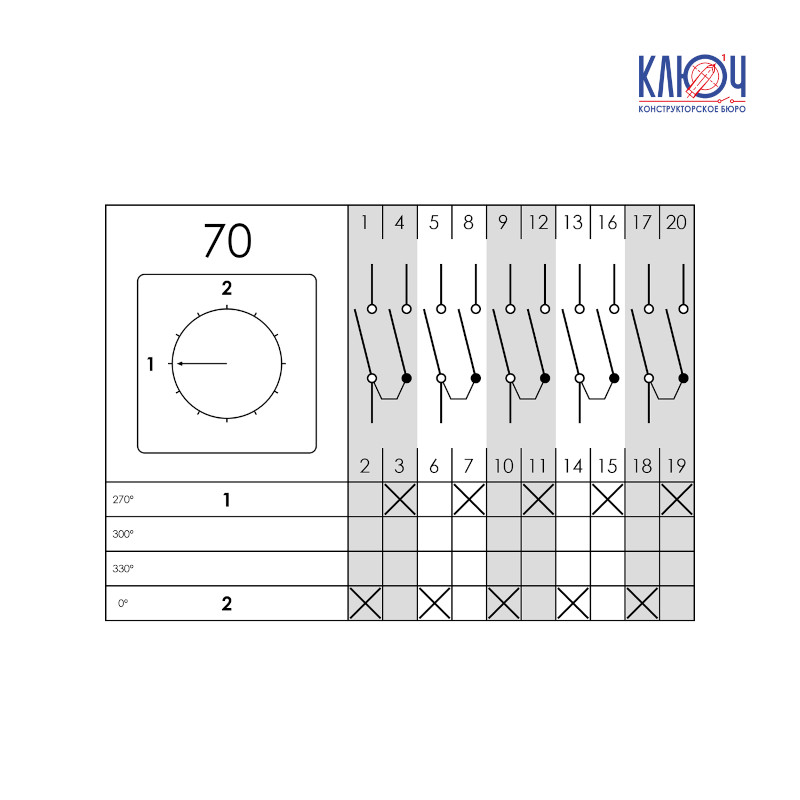

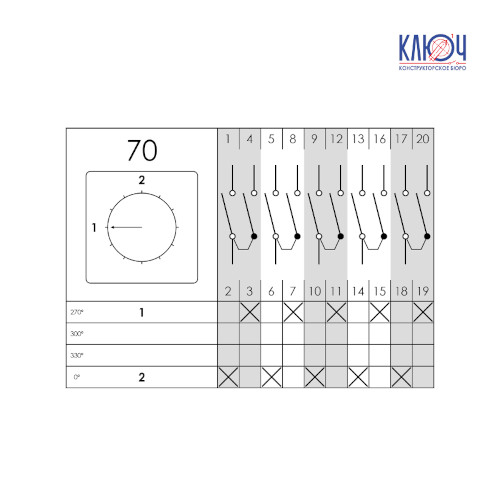

| Номер схемы коммутации: | 70 |
| Количество полюсов, шт: | 5 |
| Количество положений: | 2 |
| Обозначение положений на лицевой табличке: | (2-1) |
| Многопозиционный: | Нет |
| Наличие нулевого положения: | Нет |
| Самовозврат: | Нет |
| Размер лицевой панели, мм: | 48х48 |
| Угол оборота рукоятки: | 90 |
| Рукоятка: | с центральным замком |
| Степень защиты со стороны лицевой панели: | IP30 |
| Степень защиты со стороны контактов: | IP20 |
| Материал корпуса: | Пластик ПВ-0 |
| Количество корпусов: | 5 |
| Специальное исполнение: | S29: центральное крепление под отверстие 22,5 мм |
| Тип монтажа: | Панельный монтаж, установка в отверстие ?22,5 мм |
| Климатическое исполнение: | УХЛ3 |
| Температура эксплуатации (рабочая), °С: | -60...+40 |
| Параметр | Значение |
|---|---|
| Вес нетто, кг: | 0,2124 |
| Ширина, мм: | 48 |
| Высота, мм: | 48 |
| Глубина, мм: | 116 |
| Объем, м.куб.: | 0,0003 |
Переключатель кулачковый (пакетный) КБ Ключ 4G 20- 70-U S29 специального исполнения (2-1), 20A, схема 70, с центральным замком
Переключатель кулачковый (пакетный) КБ Ключ 4G 20- 70-U S29 предназначен для коммутации цепей тока с номинальным напряжением до 660 В и током до 20 А. Применяется в распределительных щитах, системах резервного питания, цепях ТТ/ТН в РЗА, отопительных системах и промышленном оборудовании.
Применяется в промышленности, энергетике и системах вентиляции. Устройство выполнено в открытом исполнении и монтируется на панель. Благодаря компактному размеру и возможному вводу проводников под углом 45 градусов, переключатель легко монтируется в стеснённых условиях. Защищенное исполнение кулачкового переключателя с ключом вместо ручки (посадочное отверстие ?22,5 мм) предотвращает несанкционированное переключение. Идеальное решение для ответственных объектов, где требуется контроль доступа к управлению питанием.
Выпускается на российском производстве с контролем качества на каждом этапе сборки.
Рекомендуем:
Рекомендовано для монтажа проводника использовать наконечник типа НШВИ 2,5-8 при нагрузке до 20А, НШВИ 1,5-8 при нагрузке до 16А, длина зачищенного проводника не более 8 мм (при использовании одножильного провода).
Преимущества кулачковых переключателей 4G КБ КЛЮЧ
